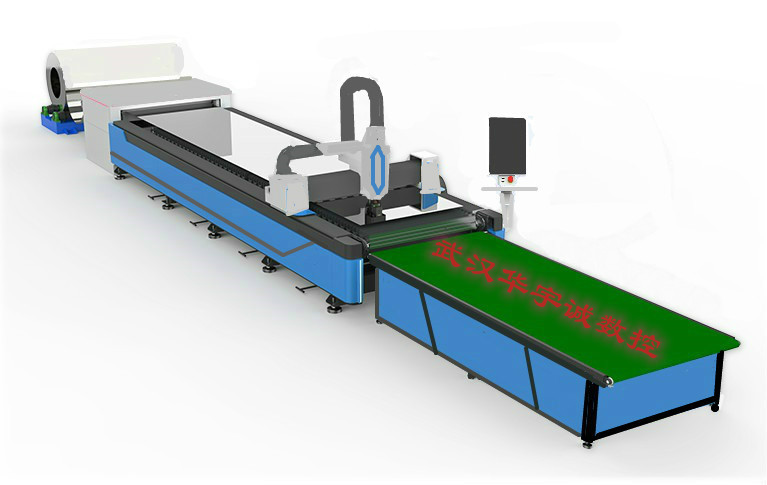

卷料激光切割機
卷料激光切割機具備開卷、送料、切割、下料四大功能，由單一切割升級為一站式加工生產線。
滾動平臺激光切割機是一種帶材多工位激光切割裝置，屬于激光切割技術領域，尤其適用于金屬帶材的激光切割。金屬帶材在開卷機開卷后，經矯平機矯平，由精密送料機進行勻速精密的送料，激光切割機可跟隨帶材的行進同步速度下對帶材卷料進行切割。該機型設計能夠滿足在帶材連續勻速行進輸送的同時，實現帶材行進不停車的切割作業。
技術參數
| 型號 | YC-GQ4015JL | YC-GQ6015JL | YC-GQ6020JL |
| 加工范圍 | 4050*1530 | 6050*1530 | 6050*2030 |
| Z軸行程 | 100 | 100 | 100 |
| X/Y軸定位精度 | ±0.03 | ±0.03 | ±0.03 |
| X/Y軸定位速度（m/min） | 120 | 120 | 120 |
| X/Y軸加速度（m/s2） | 1.2G | 1.2G | 1.2G |
| 激光發生器功率 | 1500/2000/3000 | 2000/3000/4000 | 3000/4000/6000 |
| 校平機加工板材規格 | 標配校平鋼板2毫米以內 | ||
| 開卷機承載重量 | 鋼卷10噸以內 | ||
| 開卷速度 | 25-30m/min | ||
| 開卷厚度 | 0.5-2mm(可訂制) | ||
| 料架 | 二聯/四聯 | ||
| 床身送料方式 | 滾齒/滾盤 | ||
卷材卷料要求：
| 卷板厚度 | mm | 1.5-3.0 | 1.5-3.0 |
| 卷板寬度 | mm | ≤1500 | ≤2000 |
| 鋼卷內徑 | mm | Φ508 | Φ508 |
| 鋼卷重量 | T | ≤8 | ≤12 |
| 鋼卷外徑 | mm | ≤Φ1200 | ≤Φ1200 |
| 卷筒漲縮范圍 | mm | Φ480-Φ530 | Φ480-Φ530 |
產品功能
1．材料架
（1）功能：用于支撐卷料放料。
（2）主體構造：機架、膨脹組件、主軸、壓托料臂組件、離合組件、電動部
分等組成。
（3）機架：由普通碳鋼板與200×150矩形管拼焊，串聯主軸和兩個軸承座一次 焊接而成，經數控落地鏜銑床精細加工保證主軸同心；配有矩形管拼焊支撐架，支撐架體面有7.5噸的絲桿升降機，拖住鋼卷另一端，增強了穩定性。
（4）膨脹組件：膨脹范圍直徑Φ450mm～Φ530mm，zui大寬度1500mm 增加聚氨酯套可實現zui大內徑608mm鋼卷的加工，弧形板與主軸采用方鐵連接滑動膨脹。
（5）主軸：由45#圓鋼調質精車加工，承重15噸。
（6）壓托料臂組件：用起于卷料的松緊的壓料，輔助材料進料到整平送料機的輔助。
（7）電氣動力：變頻器調速，5.5KW電機配擺線針減速機帶鏈條傳動。
2．整平機送料機
（1）功能：用于校平材料與定長尺寸送料。
（2）主體構造：整平滾輪、電動部分、進出料扶座組件。
（3）整平滾輪：由40Cr圓鋼調質后加工高頻處理，經電鍍和外圓磨精磨 表面光澤無痕跡，硬度達到HRC62度以上。整平滾輪上4下5排列，直徑100 mm，整平軸渦輪渦桿伺服電機調節整平滾輪，可儲存5組校平數據，操作方便。
（4）送料滾輪：由上下2條滾輪軸送料，進料端上夾送材料為耐磨聚氨酯滾輪，采用氣動控制放松送料。
（5） 進出料扶座：由7條電鍍滾筒托料，兩組擋料輪擋料，擋料寬300mm-1500mm。
（6） 上下校平輥中間位置各有一排支撐托輥，支撐輥?zhàn)鳛樾Ｆ街?，支撐輥為?下6排列，對于寬板的校平精度更高。
產品配置清單：
序號 | 名稱 | 數量 | 品牌 |
1 | 激光器 | 1臺 | 創鑫/銳科1.5kw/2kw/3kw（可選更高功率） |
2 | 激光頭 | 1只 | 上海嘉強或深圳歐斯普瑞 |
3 | 切割系統 | 1套 | 可選 |
4 | 機床機械平臺及配件 | 1臺 | 智航 |
5 | 電氣控制 | 1套 | 正泰 |
6 | 氣路控制 | 1套 | 臺灣亞德客 |
7 | 精密直線導軌 | 1套 | 臺灣銀泰 |
8 | 精密齒輪、齒條 | 1套 | 臺灣YYC |
9 | 機床附件 | 1套 | 武漢華宇誠數控 |
10 | 交流伺服電機及驅動器 | 1套 | 日本安川或同級別 |
11 | 減速機 | 1套 | 日本新寶 |
12 | 冷水機組 | 1套 | 漢立制冷 |
13 | 小件、廢料收集裝置 | 1套 | 配有收集小車 |
14 | 平臺 | 1 | 循環平臺 |
15 | 開卷機 | 1 | 液壓?jiǎn)螒冶蹘е?/span> |
16 | 校平主機 | 1 | 十一輥重校平精度高（2.0mm鋼板） |
17 | 輸送收料平臺 | 1 | 一套 |
18 | 覆膜機 | 選配 |

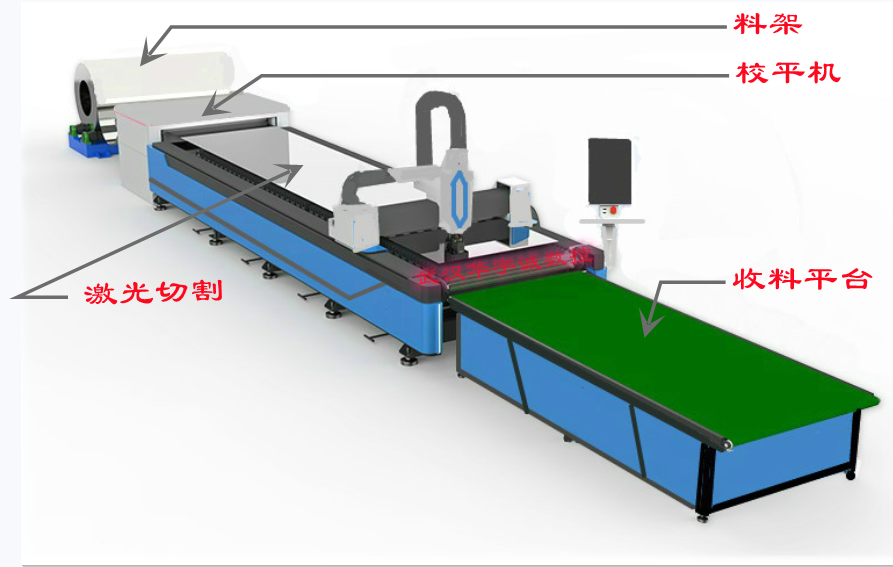

開卷機1套（含2個料卷）可選擇4個料卷
十一輥校平機1套
激光切割主床身1套
落料平臺1套（皮帶輸送）可選擇不銹鋼鏈板輸送
配電操作柜1套
