數控龍門式等離子切割機,龍門等離子數控切割機價格
發布時間：2021-08-08 12:49:43專業重型龍門式數控切割機廠家,提供數控龍門式等離子切割機,龍門等離子數控切割機價格,龍門數控等離子火焰切割機廠家,龍門等離子切割機,龍門數控火焰切割機:找龍門式數控等離子切割機廠家報價請致電:189-8629-0037

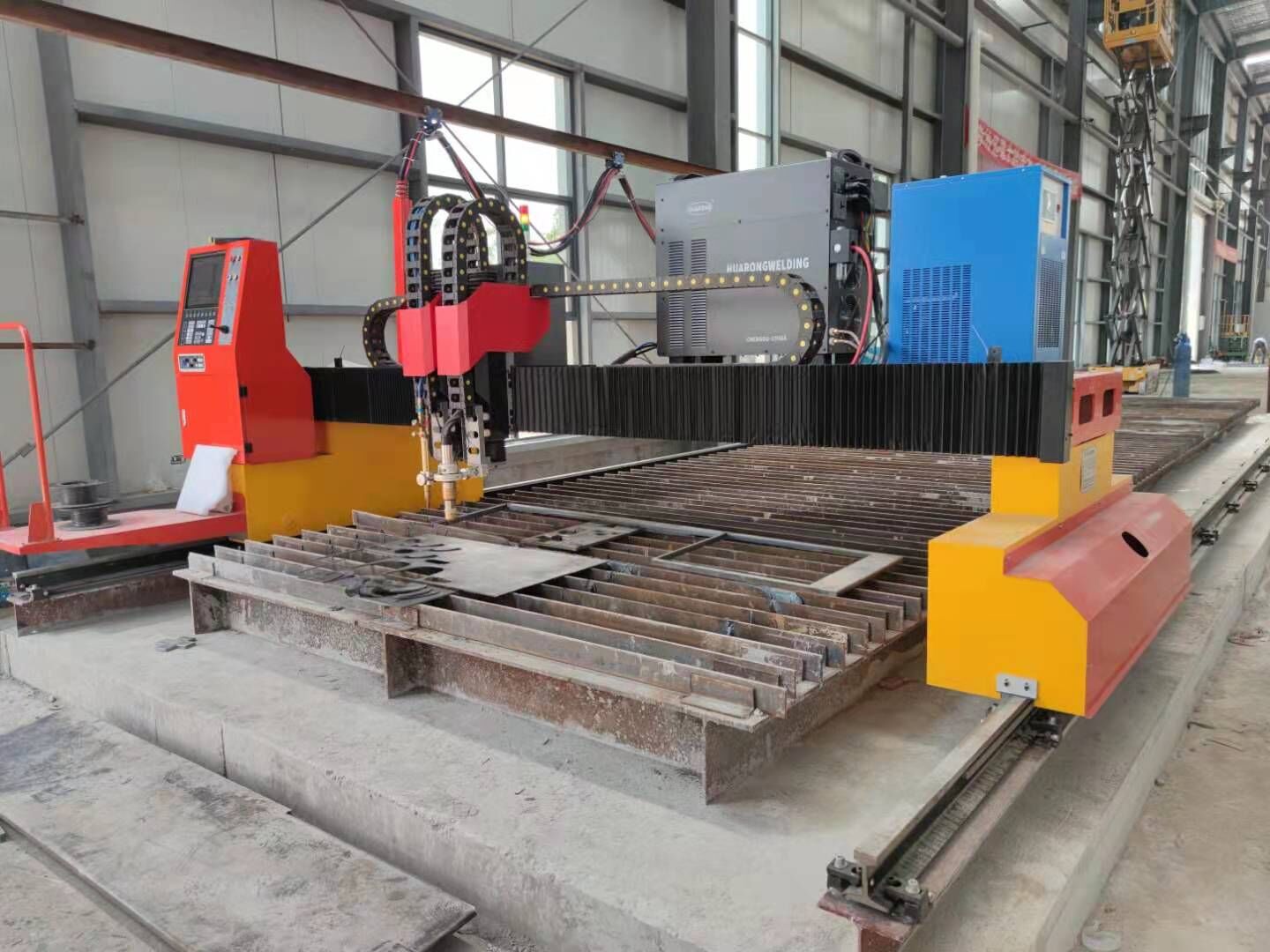

YCLM-4000系列龍門式數控火焰等離子切割機
本機型主要應用于大幅面板材的精密切割。它是一種高效節能的切割下料設備，可大大提升鋼板利用率和切割效率。本機可連續不停機長時間工作。
本機型適合有實力的中、高端用戶。
一、系統概況

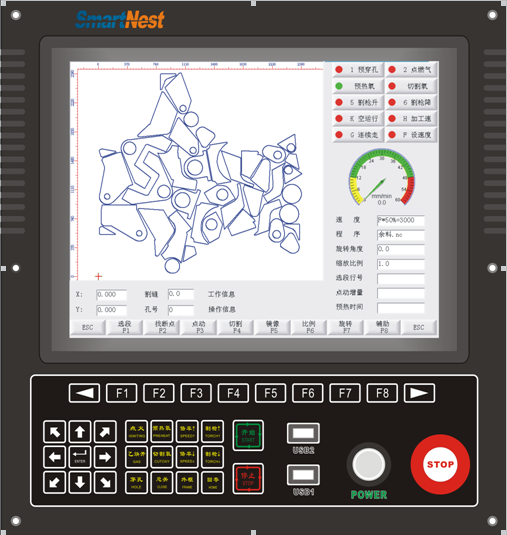

YCSK數控系統是本公司自主研發的一款專業型火焰/等離子/激光切割控制系統，該產品采用XPE嵌入式操作系統，工控機結構，系統功能強大，運行穩定，操作簡單，容易上手，適用于火焰/等離子/激光切割等加工行業。
二、主要功能
1、采用XPE嵌入式操作系統，具有穩固的數據安全措施和一鍵系統快速恢復，保證系統穩定運行。
2、多種語言版本一鍵切換。
3、零件圖形顯示、縮放、旋轉、鏡像、陣列功能。
4、斷電斷點記憶功能：即使切割中突然斷電，上電后即可準確、迅速找到斷點，恢復切割。
5、鋼板矯正功能：即使鋼板斜置，亦可進行矯正切割，有效利用板材。
6、動態調速功能：在切割過程中，可以實時進行調速。對于激光加工模式，速度變化時，出光能量自動調整。
7、沿軌跡后退、前進、停止功能。
8、控制系統動態割縫補償，割縫補償動態削平防干涉處理。
9、多級預熱、穿孔功能：時間隨時調節且可記憶。
10、支持火焰、等離子、激光三種切割模式。
11、支持自動套料，自動設置引線，數控系統與自動套料一鍵切換，實現無縫對接。
12、支持多種文件格式，plt、dxf、NC、ai等。
13、等離子模式下拐角提前關閉調高、終點提前斷弧設置。
14、弧壓、撞槍實時檢測。
15、反向間隙補償，機器裝配誤差在一定程度上能通過軟件補償。
16、支持I/O自定義功能。
17、診斷功能。外部I/O接口可以通過診斷界面進行診斷，方便售后維護。
三、系統特色
1、嵌入式工控主機：2GDDR2內存，4G固態電子硬盤，1.8G處理器，15（12）寸高亮度工業液晶屏,15（12）寸電阻觸摸屏，支持鼠標、鍵盤和觸屏控制。
2、可靠性強，具有防范等離子強干擾等能力。
3、外部接口：USB2.0、RS232、100M網絡接口。
4、機箱：全鋁合金結構，防電磁輻射、抗干擾、防靜電 。
5、系統提供16路光電隔離輸入，16路光電隔離輸出。
6、聯動軸數：2軸，可以擴展為4軸。
7、采用U盤讀取程序和及時軟件升級。
橫向軌距 | 4000-6000（或以上定制） | 有效切割寬度 | 單割炬軌距減800 |
縱向?qū)к壾壘啵╩m） | 8000（或以上選配） | 有效切割長度 | 縱向軌長減2000 |
豪華火焰割炬（組） | 1把 | 火焰切割厚度 | 1組8-200 |
等離子電源割炬（組） | 根據用戶需求選配 | 等離子切割厚度 | 視選配等離子電源功率而定 |
切割精度 | ±0.3mm | 整機空程速度（mm/min） | 6000-9000，高達12000 |
走位精度 | ±0.2mm | 整機火焰切割速度 | 100-750mm/min |
重復定位精度 | ±0.2mm | 整機等離子切割速度 | 100-4000mm/min 選配件 |
火焰切割機 | 等離子切割機 | ||
電源電壓 | 220V±10V 50Hz | 電源電壓 | 380V±10V 50Hz |
輸入功率 | 3KW | 輸入功率 | 視選配等離子電源功率而定 |
氣源 | 氧氣+燃氣 | 氣源 | 空氣 |
氧氣入口壓力 | 0.8-1.0MPa | 空氣壓縮機 | 1臺，客戶自備 |
燃氣入口壓力 | 0.04-0.1MPa | 油水分離器 | 1臺，客戶自備 |
氧氣純度 | 99.6%以上 | ||
環境溫度 | -10℃~+40℃ | ||
相對濕度 | ≤90%無冷凝 | ||
周邊環境 | 通風，無較大沖擊或震動 | ||
用戶自備范圍 | 設備安裝基礎圖、工件切割臺、縱向氣管線路吊裝托架（供方提供圖紙）等 | ||
產品質量執行標準：
執行ISO9001-2008標準；
整機氣密性：符合JB/T5101-1999標準；
切割質量及尺寸精度：火焰-符合JB/T10045.3-1999標準；
等離子-符合JB/T10045.4-1999標準。

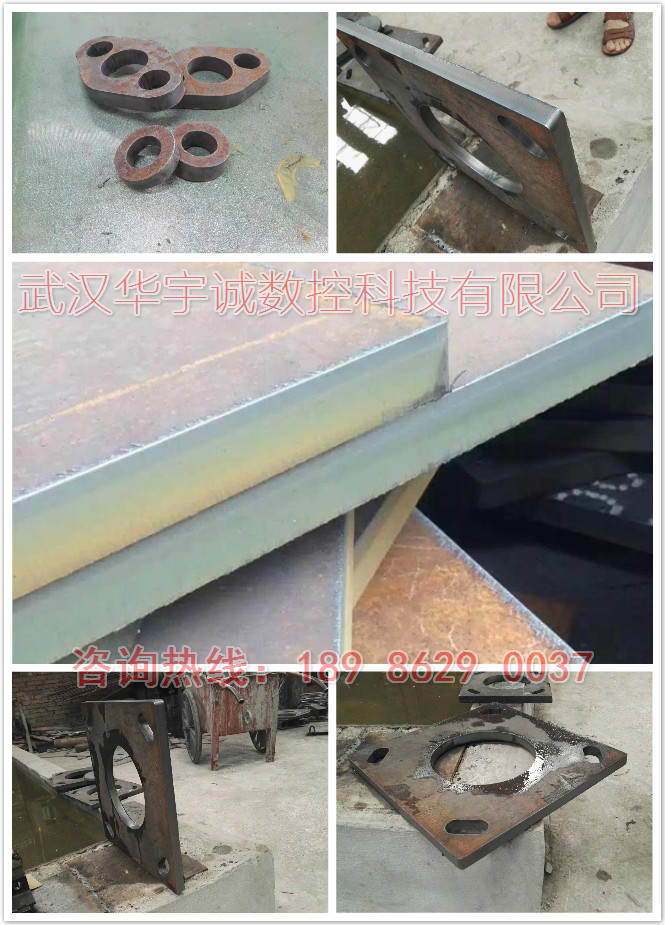

序號 | 火焰切割工藝 |
1 | 數控龍門式火焰適用于各種厚度的碳鋼板材的精密切割下料； |
2 | 數控火焰可對8-150mm碳鋼進行高品質的切割下料； |
3 | 火焰切割也可選擇干式的等除塵凈化設備，根據用戶需求選配； |
4 | 火焰切割可采用氧氣-燃氣模式，燃氣采用乙炔、丙烷、液化氣等。 |
序號 | 等離子切割工藝|（選配） |
1 | 數控龍門式等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的精密切割下料； |
2 | 數控等離子切割機可對厚度1.0-20mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料； |
3 | 等離子切割可配置水循環切割，能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染，環保效果好。也可選擇干式的等除塵凈化設備，根據用戶需求選配； |
4 | 等離子切割采用空氣、氧氣、氮氣、H2、H35、F5、H20等。 |
橫梁、端架 | 床身結構經由設計軟件優化，力學設計合理，運動穩定性高，經由時效處理后，床身不變形，粗加工及精加工二道工藝成型，運動軸電機座壓緊由直線導軌導向，制造裝配檢驗工藝達上百道。整體設備工作精度高。運動部位配用精度7級齒輪齒條。 |
導軌 | 縱向?qū)к壊捎?4Kg級重軌制作,頂面和兩側面都經專用磨床精密加工而成橫向?qū)к壊捎秒p軸心直線導軌，精度高、易維護、耐用。 |
傳動 | 縱橫向傳動采用齒輪齒條嚙合，配上進口精密行星齒輪箱減速，具有高輸出扭矩、低噪音、長壽命潤滑等特點, 從而實現高精確定位傳動。 |
氣路 | 所有氣路均由中央配氣系統集中控制，配上電磁閥、壓力表、調節閥、連續脈沖自動點火器，輕易實現人工智能控制。 |
割炬 | 割炬組成：移動安裝板、升降裝置、升降電機、割炬、夾持器、安全回火防止器、進口軟氣管等； 割炬調高方式：火焰---手動、電動及電容式自動三種 |
售后服務
1.售前（選型）：
（1）根據用戶對所購設備的需求、使用環境、用途等要求為客戶提供全面、專業、實用、經濟的切割解決方案，提供全程技術支持；提供一對一量身定制產品；免去用戶后顧之憂，讓您選擇更輕松、方便、準確、省錢、省力；
2.售中（合同成立）：
（2）免費提供指導軌道安裝基礎圖紙、切割臺圖紙和外部吊裝管氣路及劃線圖紙；
（3）免費提供送貨上門服務；
（4）免費提供安裝、調試、培訓服務；免費提供工藝指導服務；
（5）免費提供終身技術支持服務；
3.售后（驗收完成）：
（6）接到用戶報修請求后，提供解決方案，國內設有12個維修服務分支機構；
（7）免費提供設備整機保養服務。
